GKY-10矿用一般型过电压抑制柜

发布时间:2019-12-04 点击次数:1346次  价格:询价

详细说明

  GKGX-10(6)矿用一般型消弧保护柜


  消弧保护柜适用于3-3.5KV三相非直接接地系统中,用于消除和限制过电压保护,提高供电系统的可靠性。该产品可取代传统的PT柜。

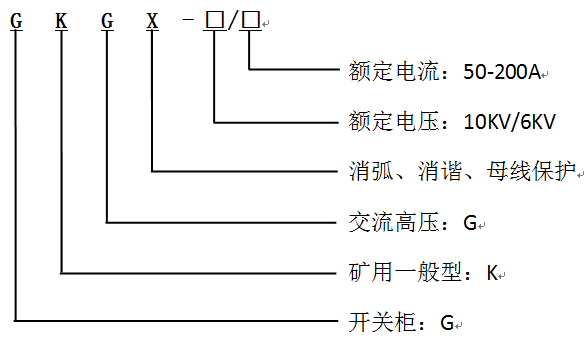

  一、型号含义:


  二、基本参数

  额定电压:10kV\6KV

  额定电流:50A-200A

  防护等级:IP54

  控制电压:AC/DC220V±10%

  通讯接口:RS485或RS232

  通讯协议:MODBUS

  三、使用条件:

  1、环境温度:-30℃~+60℃;

  2、大气压力:80~110KPa

  3、空气相对湿度:90%(25℃)50%(40℃)

  4、海拔高度<2000m

  5、不得有爆炸危险的介质,周围环境不得含有腐蚀性和破坏绝缘的导电介质和气体。

  四、产品用途:

  我国3-35KV电力系统中存在如下几种过电压:操作过电压、谐振过电压、雷击产生的大气过电压、单相接地产生的弧光过电压等。这些故障的产生,会导致电缆放炮,电机变压器击穿、避雷器爆炸、电压互感器烧毁等事故,继而有可能造成事故扩大,发展为相间短路。

  针对目前中压电力系统过电压的状况,我公司研制生产了系统消弧消谐及母线保护柜,该柜可消除系统中过电压保护元件及装置的保护死区,优化系统过电压保护特性,同时配合公司生产的弧光保护装置,作为消弧消谐的后备保护,快速切断短路的故障点,使系统正常运行得以保证。

  五、产品工作原理:

  产品的消弧控制器在系统正常运行时,不断检测PT提供的电压信号,一旦系统发生PT断线,单相接地时,PT上的开口三角电压升高,微机控制器信号启动,并根据PT二次电压的变化,判断故障的类型和相别。

  如果是PT单相断线故障,则微机控制器输出开关量接点信号,指示工作人员进行处理。如果是单相接地故障,或是单相弧光间歇性接地故障,则微机控制器发出信号,也可根据用户要求,使真空接触器快速动作将弧光接地转化为稳定的金属性接地,使故障点的电弧立即熄灭,同时彻底消除了弧光接地过电压。

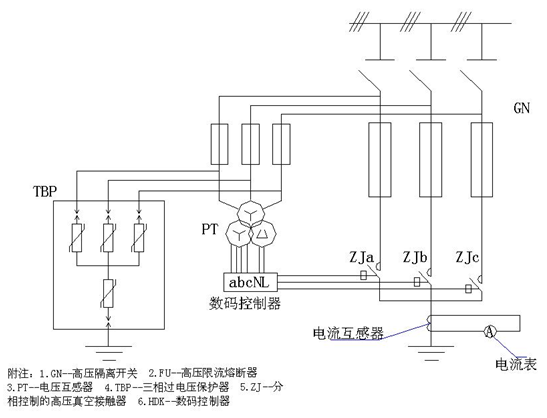

  由PT断线,系统接地,谐振过电压等产生的故障采用上述措施,另配备我公司生产的大容量综合过电压保护器,能有效的抑制系统过电压等故障的发生。图示如下:


  由于电力系统产生的故障原因是复杂的,当上述措施不能凑效时,则引入电弧光保护系统作为消弧消谐装置的后备保护。

  电弧光的危害是极大地,开关柜发生短路的弧光的功率达到100MW,电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值是指数倍增加。燃烧产生的高温高压将会逐步摧毁元器件、铜排以及成列的开关及火烧连营现象,同时对人体也会产生伤害。

  要保证设备不受结构性损伤,必须尽快缩短切除时间。传统的变压器后备过流保护,典型的保护动作时间为1.2s-2s,馈线速断保护的典型的保护动作时间为300ms-500ms。高阻抗母线差动保护典型的保护动作时间为300ms-500ms。上述保护的特点就是动作时间太慢,而电弧光母线保护装置动作时间为20ms,否则会产生不可修复的元器件损坏,从而延长故障修复时间。

  公司生产的HR-DHG-G型电弧光保护系统,采用全数字化设计,配置灵活、动作精度高、动作速度快、保护原理简单合理、功能强大、并有记忆功能,能全面记录故障的信息。

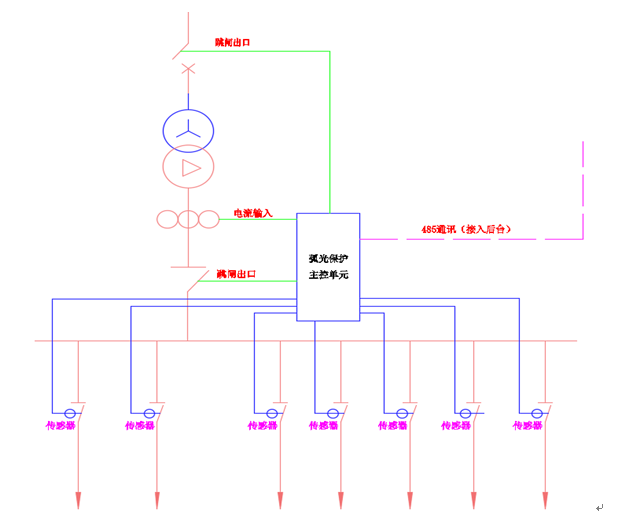

  保护系统由主控单元、弧光采集单元和弧光传感器组成。如下图所示:


  信号和采集由弧光采集和零序电流采集组成。当系统出现弧光短路故障后,由安装在开关柜母线室内的弧光探头为光感应元件,采集到突然增加的光强,由弧光传感器将弧光信号特有的光谱信息,在探头处将光信号转换成电信号,输出相应的电流信号,送至弧光保护主控单元进行数控运算。

  当故障发生后,由于故障点破坏了系统的平衡导致总进线柜的零序电流不平衡,则输出零序电流信号,该信号送至主控单元,进行数据运算,作用于开关柜总进线,切断故障点。

  综上所述,由于电子系统配备了消弧、消谐、母线弧光保护柜,取代了原有的PT柜,除完成PT柜的检测,局部保护功能外,对小电流信号接地,抑制过电压、PT断线、系统接地、弧光间隙性接地、电压谐振过电压都起到了很好的作用。同时配备电弧光母线保护控制装置,系统的保护功能更加完善,极大的提高了供电系统的可靠性。
